เหตุใดบอลวาล์วทองเหลืองเต็มเกลียวเกลียวภายนอก 90 °จึงเหมาะสำหรับเค้าโครงไปป์ไลน์ขนาดกะทัดรัด

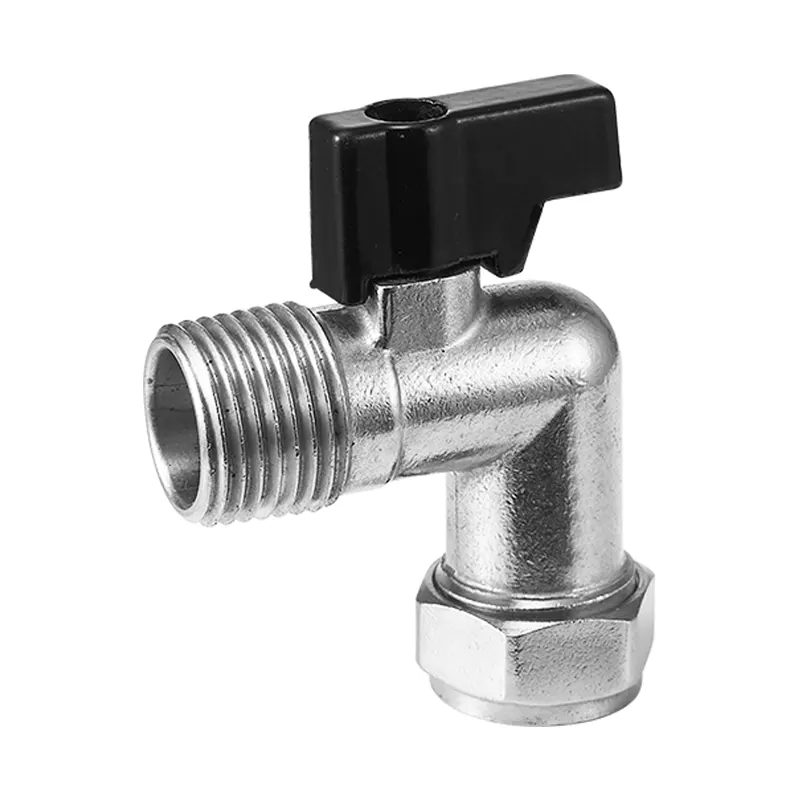

เมื่อนักออกแบบจัดการเส้นทางท่อที่ต้องเปลี่ยนทิศทาง 90 องศาและควบคุมการปิดระบบอย่างอิสระเกลียวนอก บอลวาล์วทองเหลืองงอ 90°รวมสองฟังก์ชันไว้ในหน่วยเดียว โซลูชันระบบท่อแบบดั้งเดิมมักจะประกอบบอลวาล์วมาตรฐานพร้อมข้อต่อข้อศอก ซึ่งจะสร้างข้อต่อเพิ่มเติม ข้อต่อเพิ่มเติมแต่ละข้อจะเพิ่มจุดรั่วที่อาจเกิดขึ้น และเพิ่มการยึดครองพื้นที่โดยรวมภายในตู้หรือพื้นที่ภายในอุปกรณ์ที่มีจำกัด โครงสร้างโค้งงอในตัวทำให้ไม่จำเป็นต้องใช้ชิ้นส่วนข้อศอกเพิ่มเติม และคงช่องการไหลเต็มรูไว้ เพื่อลดการสูญเสียแรงดันระหว่างการส่งผ่านของไหล

1. ลอจิกการออกแบบหลักของวาล์วไปป์ไลน์แบบมุม

บอลวาล์วแบบมุมลองจินตนาการถึงโครงสร้างวาล์วแบบตรงทั่วไปแบบใหม่ โครงสร้างที่โค้งงอ 90 องศาทำให้การเปลี่ยนทิศทางเสร็จสมบูรณ์ ในขณะที่กลไกลูกบอลภายในให้การทำงานเปิด-ปิดแบบหมุนสี่รอบ ช่องภายในแบบเต็มรูช่วยให้เส้นผ่านศูนย์กลางภายในสอดคล้องกับท่อที่เชื่อมต่อ หลีกเลี่ยงการหดตัวของการไหลที่มักพบในวาล์วหยุดมุมทั่วไปหลายตัว สื่อสามารถผ่านได้โดยไม่มีความต้านทานการไหลเพิ่มขึ้นอย่างเห็นได้ชัด

ปลายเธรดภายนอกรองรับการเชื่อมต่อเธรดโดยตรงไปยังพอร์ตไปป์ที่ตรงกัน ไม่จำเป็นต้องเชื่อมหรือใช้เครื่องมือพิเศษที่ซับซ้อนระหว่างการเชื่อมต่อ คุณลักษณะนี้ทำให้สะดวกในการประกอบในสถานที่และการถอดประกอบเพื่อการบำรุงรักษาในภายหลัง วิศวกรสามารถเปลี่ยนหรือตรวจสอบวาล์วนี้โดยไม่ทำลายส่วนของท่อโดยรอบ

• การโค้งงอ 90 องศาในตัวช่วยขจัดข้อต่อข้อศอกและข้อต่อกลางเพิ่มเติม
• โครงสร้างลูกบอลแบบเต็มรูรักษาความสามารถในการไหลที่มั่นคงและแรงดันตกคร่อมต่ำ
• อินเตอร์เฟซเธรดภายนอกพอดีกับข้อกำหนดการเชื่อมต่อท่อมาตรฐานที่นำมาใช้กันอย่างแพร่หลาย
• การทำงานแบบแมนนวลแบบ Quarter-turn ให้การตอบสนองการเปิดและปิดที่รวดเร็ว

กล่องหุ้มเชิงกลขนาดกะทัดรัดและรูปแบบท่อประปาติดผนังจำนวนมากได้รับประโยชน์จากแนวคิดโครงสร้างนี้เกลียวนอก บอลวาล์วทองเหลืองงอ 90°กำจัดการผสมผสานอุปกรณ์ที่ซ้ำซ้อนและปรับการจัดวางเชิงพื้นที่ของท่อทั้งหมดให้เหมาะสม

2. ประสิทธิภาพของวัสดุทองเหลืองสำหรับส่วนประกอบควบคุมของไหล

ทองเหลืองยังคงเป็นโลหะผสมที่เชื่อถือได้อย่างกว้างขวางสำหรับฮาร์ดแวร์ควบคุมของไหล ให้ความแข็งแรงเชิงกลที่สมดุล คุณสมบัติป้องกันการกัดกร่อน และความสามารถในการแปรรูปที่ละเอียด สำหรับน้ำ อากาศอัด ก๊าซความดันต่ำ และสภาพแวดล้อมการทำงานปานกลางของน้ำมันที่เข้ากันได้ วัสดุทองเหลืองต้านทานการเกิดออกซิเดชันและการเสื่อมสภาพช้าที่เกิดจากการสัมผัสตัวกลางในระยะยาว เมื่อเปรียบเทียบกับตัวเลือกโลหะผสมน้ำหนักเบาบางตัว ตัววาล์วทองเหลืองที่ผ่านการรับรองจะรักษาเสถียรภาพของโครงสร้างภายใต้รอบแรงดันการทำงานปกติ

ความแม่นยำในการผลิตจะตัดสินประสิทธิภาพการปิดผนึกขั้นสุดท้ายโดยตรง การตัดเฉือนที่แม่นยำสำหรับแกนบอล บ่าวาล์ว และพื้นผิวเกลียวรับประกันการจับคู่ที่แน่นหนาระหว่างชิ้นส่วนที่เคลื่อนไหว ความแม่นยำในการประมวลผลต่ำจะทำให้เกิดความเสี่ยงที่ซ่อนอยู่ แม้ว่าวัตถุดิบจะถึงข้อกำหนดมาตรฐานก็ตาม วัสดุที่นั่งซีลยังมีบทบาทสำคัญ โดยรองรับรอบการเปิด-ปิดซ้ำๆ โดยไม่เสื่อมสภาพอย่างรวดเร็วหรือเสียรูปถาวร

การเปรียบเทียบวัสดุตัววาล์วทั่วไป

การเลือกวัสดุควรตรงกับสื่อการทำงานจริงและสภาพแวดล้อมโดยรอบเกลียวนอก บอลวาล์วทองเหลืองงอ 90°ใช้ทองเหลืองเป็นวัสดุหลัก โดยกำหนดเป้าหมายไปที่ระบบประปาทั่วไปและสถานการณ์การควบคุมของเหลวทางกล ซึ่งความเสี่ยงต่อการกัดกร่อนอยู่ภายในขอบเขตที่ยอมรับได้

3. สถานการณ์การใช้งานในโลกแห่งความเป็นจริง

สถานที่ติดตั้งที่แตกต่างกันมีข้อกำหนดด้านพื้นที่และการใช้งานเฉพาะสำหรับบอลวาล์วแบบมุม ในกรณีที่ท่อต้องหมุน 90 องศาใกล้กับอินเทอร์เฟซของอุปกรณ์ วาล์วนี้สามารถลดความซับซ้อนของโครงร่างการวางท่อโดยรวมได้อย่างมาก

ระบบประปาที่อยู่อาศัยและเชิงพาณิชย์

ท่อติดผนังที่ซ่อนอยู่ วงจรจ่ายน้ำใต้ตู้ มักจะต้องเผชิญกับพื้นที่การติดตั้งที่แคบ วาล์วแบบดั้งเดิมพร้อมชุดประกอบข้อศอกใช้พื้นที่มากเกินไป วาล์วโค้งงอในตัวเชื่อมต่อกับท่อทางออกที่ผนังและอุปกรณ์ปลายทางโดยตรง ช่วยลดปริมาณข้อต่อ ใช้กับจุดปิดสาขาของสุขาภิบาลและสาขาประปาภายในห้องน้ำเชิงพาณิชย์

วงจรของเหลวเสริมของอุปกรณ์เครื่องกล

เครื่องอัดอากาศ อุปกรณ์แปรรูปขนาดเล็ก และระบบทำความเย็นมักจำเป็นต้องปิดเครื่องที่ตำแหน่งหมุน 90 องศา อินเทอร์เฟซเธรดภายนอกเชื่อมต่อโดยตรงกับพอร์ตเธรดของอุปกรณ์ ผู้ปฏิบัติงานสามารถตัดการไหลของสื่อได้อย่างรวดเร็วเพื่อการดีบักอุปกรณ์หรือการบำรุงรักษาตามปกติโดยไม่ต้องปิดไปป์ไลน์ของระบบหลัก

การถ่ายโอนของไหลทางอุตสาหกรรมสำหรับงานเบา

ท่อส่งอากาศอัดของโรงงาน เครือข่ายการกระจายของไหลแรงดันต่ำจำเป็นต้องมีจุดปิดในพื้นที่ที่เชื่อถือได้ ขนาดกะทัดรัดช่วยจัดเรียงวาล์วหลายตัวภายในพื้นที่ตู้อุปกรณ์ที่จำกัด โครงสร้างเต็มรูหลีกเลี่ยงข้อจำกัดการไหลซึ่งเป็นสิ่งสำคัญสำหรับการรักษาประสิทธิภาพการทำงานของระบบ

สำหรับเงื่อนไขการติดตั้งที่กล่าวมาข้างต้นเกลียวนอก บอลวาล์วทองเหลืองงอ 90°นำเสนอโซลูชันแบบครบวงจรเพื่อตอบสนองความต้องการในการเปลี่ยนทิศทางและการปิดเครื่อง

4. คำแนะนำในการติดตั้งและการประกอบภาคปฏิบัติ

แม้แต่วาล์วที่ผลิตอย่างดีก็อาจทำให้เกิดการรั่วไหลหรือความเสียหายตั้งแต่เนิ่นๆ ที่เกิดจากการติดตั้งที่ไม่เหมาะสม ควรปฏิบัติตามหลักการพื้นฐานหลายประการในระหว่างงานประกอบภาคสนาม

ก่อนการติดตั้งอย่างเป็นทางการ ควรตรวจสอบด้วยสายตาให้เสร็จสิ้น ตรวจสอบพื้นผิวตัววาล์ว ส่วนเกลียว และการเคลื่อนไหวของด้ามจับ ยืนยันว่าแกนลูกปืนหมุนได้อย่างราบรื่นผ่านการเคลื่อนที่แบบเปิด-ปิดเต็มรูปแบบ ควรกำจัดเศษโลหะหรือสิ่งสกปรกที่หลงเหลืออยู่ในช่องวาล์วออกเพื่อป้องกันรอยขีดข่วนที่พื้นผิวซีลหลังจากใช้งาน

สำหรับข้อต่อเกลียวนอก วัสดุซีลเกลียวที่เหมาะสมจำเป็นต้องใช้งานอย่างเหมาะสม หลีกเลี่ยงเทปปิดผนึกที่พันแน่นเกินไป ไม่เช่นนั้นเศษอาจเข้าไปในห้องด้านในของวาล์วและเป็นอันตรายต่อที่นั่งที่ปิดผนึก เมื่อขันเกลียวให้แน่น ให้ใช้แรงกับตำแหน่งหกเหลี่ยมของตัววาล์ว ห้ามหมุนวาล์วทั้งหมดด้วยมือจับ แรงบิดที่มากเกินไปจะทำให้ตัวทองเหลืองแตกหรือทำให้โครงสร้างเกลียวภายในเสียหาย

สงวนพื้นที่ที่สามารถเข้าถึงได้สำหรับการเคลื่อนย้ายที่จับหลังการติดตั้ง ตรวจสอบให้แน่ใจว่าที่จับจะไม่ชนกับผนัง ตู้ หรือท่อที่อยู่ติดกันเมื่อหมุน 90 องศา หากตำแหน่งมือจับรบกวนส่วนประกอบโดยรอบ ให้ตรวจสอบว่าโครงสร้างมือจับแบบปรับได้สามารถปรับสภาพเค้าโครงในพื้นที่ได้หรือไม่

ก็ควรสังเกตว่าNingbo Ming Da Hai Chen โลหะโปรดักส์ จำกัดให้คำแนะนำในการประกอบและเอกสารอ้างอิงทางเทคนิคสำหรับคู่ค้าที่ใช้งานผลิตภัณฑ์วาล์วเกลียวทองเหลืองในสภาพแวดล้อมของโครงการที่แตกต่างกัน

5. การทดสอบประสิทธิภาพและการพิจารณาบริการระยะยาว

หลังจากการติดตั้งเสร็จสิ้น การตรวจสอบแรงดันและรอยรั่วถือเป็นขั้นตอนการตรวจสอบความถูกต้องที่จำเป็น ค่อยๆ เพิ่มแรงดันของระบบแทนการใช้แรงดันเต็มทันที สังเกตตำแหน่งการเชื่อมต่อเกลียวและพื้นที่ก้านวาล์วเพื่อดูการเกิดฟองหรือเกิดฟอง ดำเนินการเปิด-ปิดเต็มหลายรอบ ตรวจสอบว่าวาล์วสามารถบรรลุผลการปิดอย่างสมบูรณ์ภายใต้แรงดันใช้งาน

ในระหว่างการทำงานระยะยาว การตรวจสอบด้วยสายตาเป็นประจำจะช่วยค้นพบสัญญาณผิดปกติในระยะเริ่มแรก ให้ความสนใจว่ามีสิ่งแปลกปลอมแข็งไหลภายในท่อหรือไม่ สิ่งเจือปนที่เป็นเม็ดอาจทำให้แกนลูกปืนและพื้นผิวซีลบ่าวาล์วเป็นรอย และค่อยๆ ทำให้เกิดการรั่วไหลภายใน สามารถเพิ่มอุปกรณ์กรองที่เหมาะสมต้นน้ำได้หากตัวกลางมีอนุภาคของแข็ง

อุณหภูมิและความดันในการทำงานควรอยู่ภายในขอบเขตที่ผลิตภัณฑ์กำหนด สภาพการทำงานที่เกินพิกัดจะทำให้อายุการใช้งานสั้นลงและนำมาซึ่งความเสี่ยงด้านความปลอดภัยที่ซ่อนอยู่ เมื่อระบบปิดเครื่องเป็นเวลานาน ให้ใช้งานวงจรเปิด-ปิดวาล์วเป็นระยะเพื่อให้ชิ้นส่วนที่เคลื่อนไหวมีความยืดหยุ่น

บอลวาล์วแบบโค้งในตัวช่วยไขปริศนาเค้าโครงท่อในโลกแห่งความเป็นจริงสำหรับโครงการวิศวกรรมนับไม่ถ้วน การเลือกผลิตภัณฑ์อย่างระมัดระวัง การติดตั้งที่ได้มาตรฐาน และการตรวจสอบสถานะตามปกติจะทำงานร่วมกันเพื่อรักษาประสิทธิภาพการควบคุมของไหลที่เสถียรสำหรับระบบท่อที่ทำงานในระยะยาว
